TWS充电盒中的金属触点,英文名为Pogo Pin,这个章节我们来聊关于顶针的设计。有些厂商是将其单独放在一个小板上,大多数还是直接在主板上板载顶针。在TWS耳机充电盒上,我们有见过多种规格的顶针,有2根、3根、5根等等。那么这些顶针分别是什么用途呢?
两要弹簧顶针
市面上最为常见的,这个设计可以满足TWS耳机充电刚需。两个顶针分别为正极和负极,用于将TWS充电盒电池仓的电量输送给耳机。

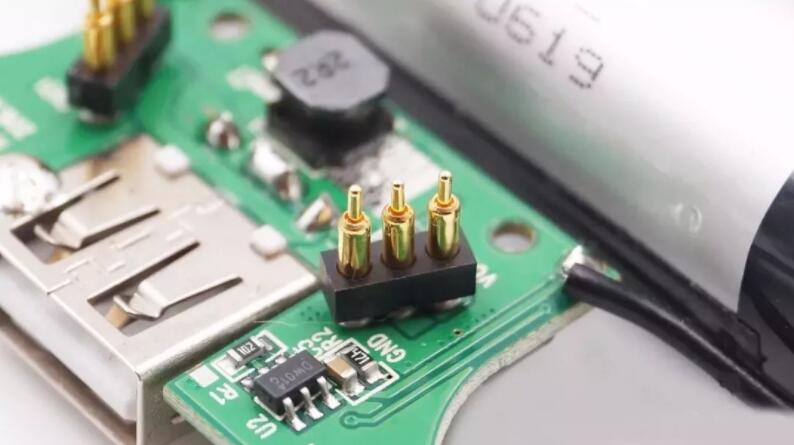

三根弹簧顶针
三根顶针的设计也比较常见。对于方案设计,用于耳机盒跟耳机通讯,耳机盒知道耳机的充电状态、对码、了解耳机状况。对于产线测试,可以配合耳机盒上的MicroUSB/USB-C接口,配合自动化测试设备,来测试耳机的综合指标。
五根弹簧顶针
而五根顶针的这种设计,兼顾了以上两种用途,还具备更多功能。这类设计在高端的TWS蓝牙耳机才能看到,比较少见。除了具备三根顶针的方案设计、产线测试等需求外,还可用于耳机内部存储的数据传输、耳机固件升级等功能。
