分析回流焊、波峰焊和Pogo Pin使用指南

分析回流焊、波峰焊和Pogo Pin使用指南

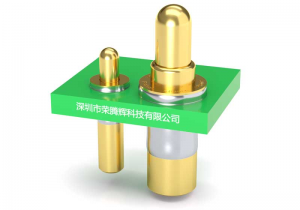

正常情况下,Pogo Pin连接器使用两种焊接方式:回流焊和波峰焊 1、回流焊 回流焊接是指在PCB板焊盘(接触垫)表面刷一种锡膏,将一个或者多个电子元件连接后,通过多温区回流焊炉以加温方式来进行焊接,以达到永久固化接合。 现在的数码类电子产品都向超小超精细和超薄型方向发展,内部结构设计空间越来越紧凑,PCB板设计布局越来越紧密,而且终端产品更新换代越来越快,销售量越来越高,而波峰焊和手焊已经无法满足它的发展,只有使用回流焊接技术,才能进行高精密高效率高品质的SMT贴片生产。Pogo Pin连接器由于细小,寿命高,电流大,外形美观和方便设计工程师进行结构设计等特点,被广泛应用于消费类电子移动终端及工业电子产品中。 Pogo Pin连接器有两种贴片方式: 第一种是平底贴片式,就是在PCB板焊盘表面进行贴片,我们称为SMT表面贴片技术,如下图: [caption id="attachment_142" align="alignnone" width="1024"] 平底贴片式pogopin[/caption] 第二种、是Pin针带尾针插入PCB板孔贴片焊接,我们称为插板式SMT贴片焊接,也是回流焊的一种,使用这种方式的目的是提高元件的抓盘力,元件与PCB板接合更牢固。如下图: [caption id="attachment_146" align="alignnone" width="1024"] 穿板焊接式pogopin[/caption] 2、波峰焊 波峰焊是熔融的焊锡形成焊料波峰对元件进行焊接,这种焊接方式需要先把元器件的插脚插入PCB板孔内,波峰焊适用于自重较重的插件式插脚电子元器件,不适用于自重很轻且无插脚的贴片电子元器件焊接。 [caption id="attachment_156" align="alignleft" width="1024"] pogopin的波峰焊[/caption]...
