弹簧针 Pogo Pin

双头弹动Pogo Pin

创新设计：斜面结构设计—接触更稳定，电阻更低
安装方式：SMT表面贴装(SMD)回流焊接或插件机摆放及波峰焊接固定
接触电阻：30毫欧最大
额定电流：2A（持续电流）
额定电压：36V AC/DC
耐久性：10,000次（往返运动寿命）
工作温度：-40°C至+120°C（持续温度）
耐盐雾96小时腐蚀实验
高精度模具及零件加工
多种标准品供选择，样品最快当天发出。
提供定制服务
符合欧盟RoHS和Reach标准

下载

双头弹动Pogo Pin，也被称为弹簧针或Pogo Pin连接器，是一种重要的电子连接器。它的主要作用是导电或电信号传输。这种连接器内部采用斜面结构和内置弹簧机构设计，主要由Plunger（针头）、Spring（弹簧）和Body（主体）三大核心部件组成。它们通过精密模具和专用设备组装完成。斜面结构设计的目的是确保Double Contact Pogo Pins工作时，利用斜面与弹簧接触产生的侧向力，使针头与针管内壁保持稳定的接触力，从而使电流路径主要通过镀金的Plunger和Body，获得稳定且极低的接触电阻。即便在频繁插拔的情况下，也能保持稳定可靠的连接。

双头弹动Pogo Pin的安装方法如下：

塑胶壳内孔固定安装：将双头弹动Pogo PinPogo Pin压入并固定在塑胶壳内孔中，无需焊锡。只需确保两个Plunger压缩到图纸规定的工作高度，即可正常工作。

塑胶壳内孔悬浮安装：将双头弹动Pogo Pin插入已经设计好的塑胶壳内孔中，确保压缩到图纸规定的工作高度，即可正常工作。这种方案也适用于电子部件的夹治具测试。

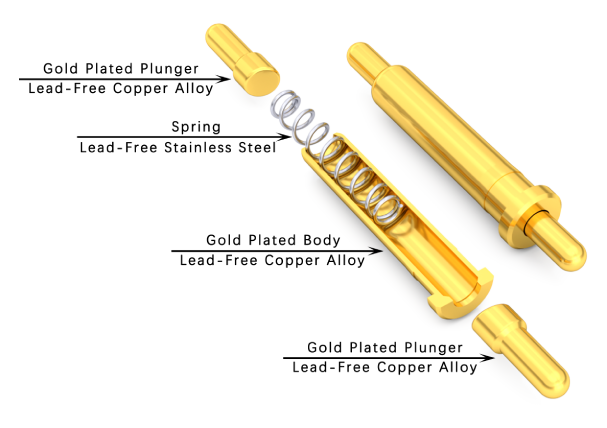

双头弹动Pogo Pin材料与零件组成

双头弹动Pogo Pin是Pogo Pin连接器的一种分类，基于斜面结构设计制造的一种内置弹簧连接器，通常是由Plunger、spring和Body三个核心零件组成，其特点是安装方便快捷，固定或县浮于塑胶壳内孔中就可以工作，接触电阻很低且稳定可靠，电流大，高寿命。

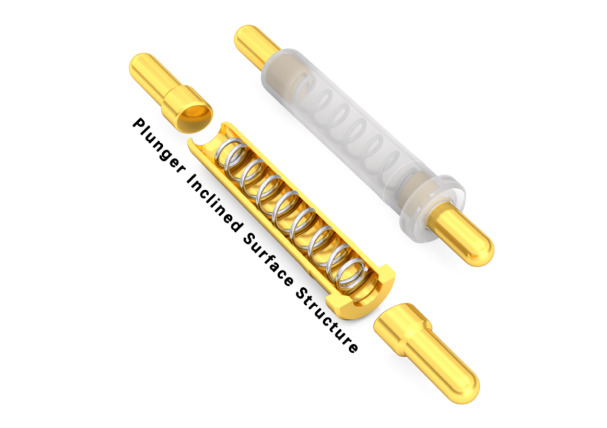

双头弹动Pogo Pin内部结构

双头弹动Pogo Pin常用的内部结构为Plunger斜面结构

双头弹动Pogo Pin内部电流路径

接触力与接触电阻是稳定可靠连接的核心因素，而接触力和接触电阻之间存在着直接的关系，增加接触力能有效降低接触电阻。因此，实现稳定的接触力和接触电阻是建立可靠连接的关键。

斜面与弹簧在工作时，产生的侧向力被转化为接触力，让镀金针头与针管内壁保持稳定的接触，从而得到稳定且极低的接触电阻，确保稳定可靠的连接。

双头弹动Pogo Pin表面处理

电镀前

电镀镍

电镀金

真空盲孔电镀技术

真空盲孔电镀技术以其卓越的性能而著称，能够精确地在极细盲孔内外镀上一层黄金。这种先进的电镀工艺不仅确保了金属表面的整体美观，还具有出色的耐腐蚀和抗磨损性能。每一处细节，无论是孔的内部还是外部，都呈现出金黄光亮的色泽，且不会出现脱皮或掉金的问题。这一技术的精准和稳定性保证了电镀层的持久和耐用，满足各种严苛的应用需求。

极低且稳定的接触电阻

成熟的设计、高精度加工与先进的真空盲孔电镀技术相结合，实现了极低且稳定的接触电阻。

标准品列表

材料：	主要技术参数：
● 针轴：无铅铜合金	● 标准状态：
● 针管：无铅铜合金	● 工作温度：-40~+120°C（标准）
● 弹簧：不锈钢	● 工作湿度：20-85%RH
● 实心针：无铅铜合金	● 储存温度：-10~+50℃
	● 储存湿度：20-85%RH
	● 额定电压：36V AC/DC（标准）
	● 额定电流：2A/Pin 连续（标准）
	● 接触电阻：30 mΩ Max.（标准）
	● 耐压：250V AC 1分钟
	● 绝缘电阻： 500 MΩ以上
	● 耐久性：10,000次（标准）
	● 工作弹簧力：40~120gf（标准）

电镀：	触点类型：
● 针轴：镀镍1.4μm、镀金0.30μm	● 垂直接触式
● 针管：镀镍1.4μm，镀金0.10μm
● 实心针：镀镍1.4μm，镀金0.10μm

安装方式：	环保标准：
● SMT自动贴片机、回流焊	● 符合欧盟RoHS和Reach标准
● 插件机、波峰焊

序号	产品图片	初始高度	工作高度	目录下载

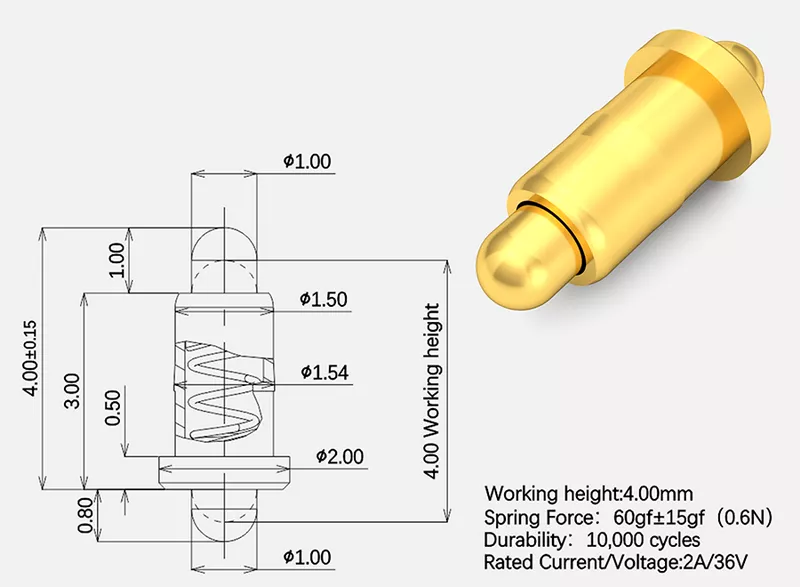

1		4.80~6.00	4.00~5.00	short-Double Contact Pogo Pin

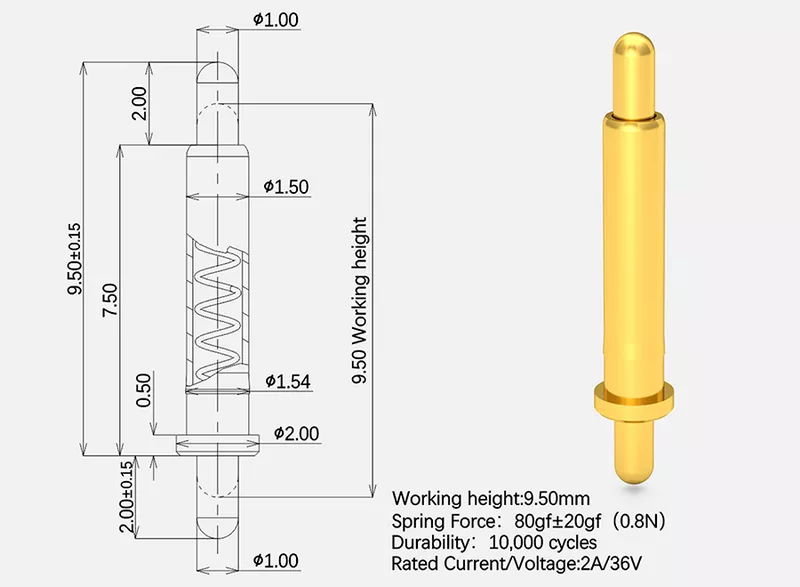

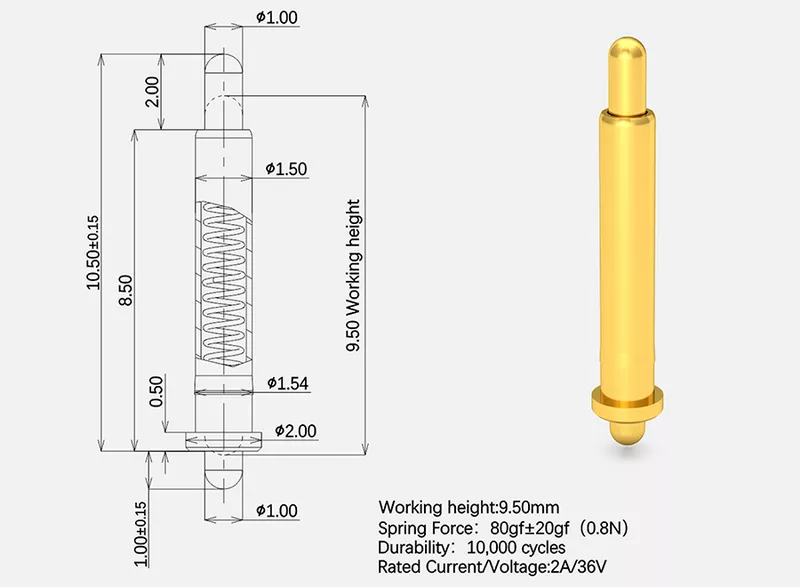

2		5.50~11.5	4.50~10.00	long-Double Contact Pogo Pin
