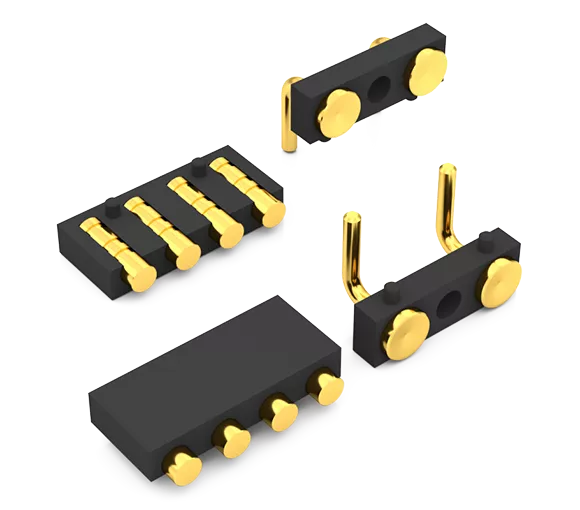

多触点母座连接器

多触点母座连接器是母座连接器的一种类型,也被称为Machined Pin Header、 Multi-Contact Female Connector、 Printed Circuit Board (PCB) Connectors,它是由多个SolidPin和一个耐高温塑胶座组合而成,它通常作为Pogo Pin连接器的母座连接器使用,可以导电或导信号。

Multi-contact female connector使用的材料及电镀工艺与Pogo Pin连接器相同 ,可以获得稳定且极低的接触电阻,即使在频繁插拔的情况下也能维持稳定可靠的连接,寿命很长。

多触点母座连接器应用场景

多触点母座连接器应用场景

Multi-contact female connector的安装方法:

1. 通过SMT贴片机自动贴片并通过回流焊接固定

2. 通过波峰焊接固定

这两种安装方法快速、精度高且高度自动化,可以大幅提升生产效率和产品质量。

垂直接触式
垂直接触式
侧接触式
侧接触式
真空盲孔电镀技术

真空盲孔电镀技术

真空盲孔电镀技术以其卓越的性能而著称,能够精确地在极细盲孔内外镀上一层黄金。这种先进的电镀工艺不仅确保了金属表面的整体美观,还具有出色的耐腐蚀和抗磨损性能。每一处细节,无论是孔的内部还是外部,都呈现出金黄光亮的色泽,且不会出现脱皮或掉金的问题。这一技术的精准和稳定性保证了电镀层的持久和耐用,满足各种严苛的应用需求。

极低且稳定的接触电阻

将成熟的设计、高精度加工与先进的真空盲孔电镀技术相结合,可以实现了极低且稳定的接触电阻。

稳定的接触电阻

标准品列表

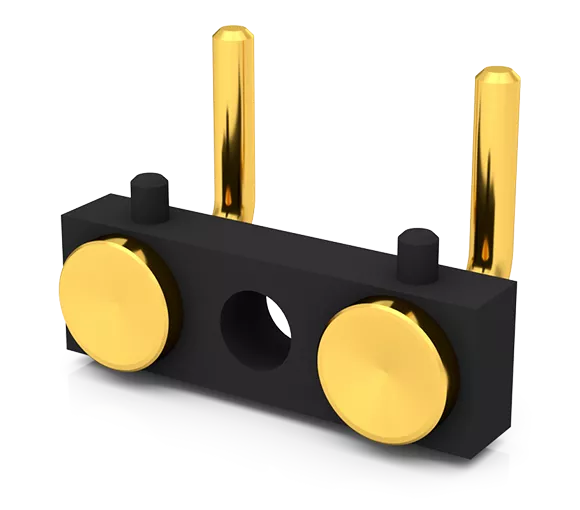

侧接触2Pin母座连接器

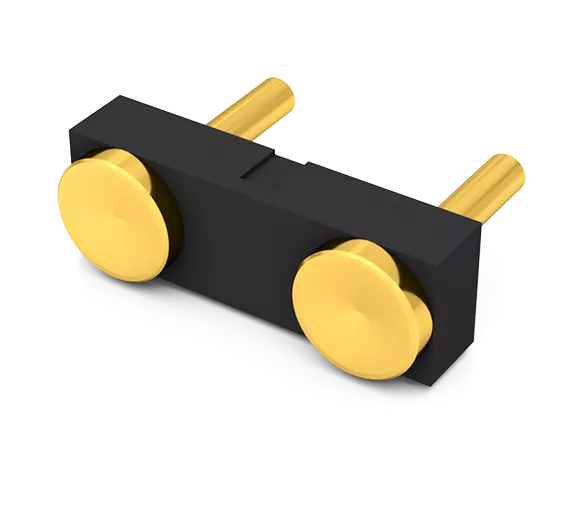

直立2Pin母座连接器

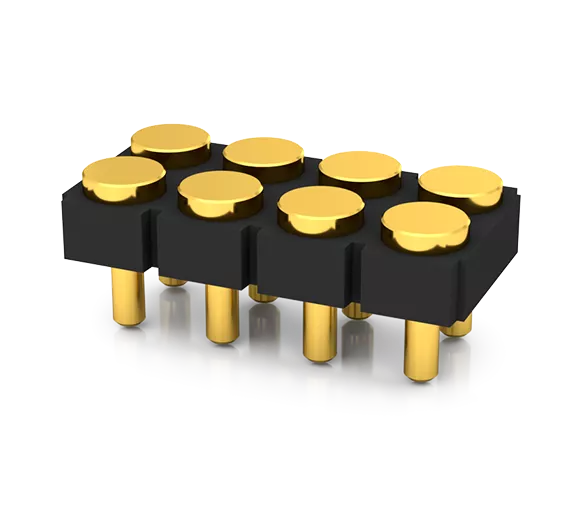

直立8Pin母座连接器
  • 创新设计:斜面结构设计—接触更稳定,电阻更低
  • 安装方式:SMT表面贴装(SMD)回流焊接或插件机摆放及波峰焊接固定
  • 接触电阻:30毫欧最大
  • 额定电流:2A-30A(持续电流)
  • 额定电压:36V AC/DC
  • 耐久性:10,000次(往返运动寿命)
  • 工作温度:-40°C至+120°C(持续温度)
  • 耐盐雾96小时腐蚀实验
  • 高精度模具及零件加工
  • 多种标准品供选择,样品最快当天发出。
  • 提供定制服务
  • 符合欧盟RoHS和Reach标准
序号产品图片接触方式安装方式目录下载
1Vertical Contact Type-Female Connector直立接触型 Vertical Contact TypeSMD回流焊接或波峰焊接SMT surface mount (SMD) reflow soldering or wave solderingVertical Contact Type-Female Connector
2Side contact type-Female Connector侧接触型 Side contact TypeSMD回流焊接或波峰焊接SMT surface mount (SMD) reflow soldering or wave solderingSide contact type-Female Connector
常见问题
