弹簧针 Pogo Pin

笔尖Pogo Pin

创新设计：斜面结构设计—接触更稳定，电阻更低
安装方式：嵌入式注塑或与成形后的塑壳固定
接触电阻：30毫欧最大
额定电流：1A（持续电流）
额定电压：36V AC/DC
耐久性：10,000次（往返运动寿命）
工作温度：-40°C至+120°C（持续温度）
耐盐雾96小时腐蚀实验
高精度模具及零件加工
多种标准品供选择，样品最快当天发出。
提供定制服务
符合欧盟RoHS和Reach标准

下载

Pencil 笔尖Pogo Pins也被称为弹簧针，Pogo Pin连接器，Pencil spring-loaded Pin，核心作用是连接导电或导电信号。

笔尖Pogo Pins内部采用斜面结构和内置弹簧机构设计，主要由 Plunger、Spring和 Body三大核心部件组成，并通过精密模具和特制设备组装而成。斜面结构设计的作用是确保Pogo Pins在工作的时候，利用斜面与弹簧接触产生的侧向力，让针头与针管内壁保持稳定的接触力，促使电流路径主要通过镀金的针头（Plunger）和针管（Body），从而得到稳定且极低的接触电阻，即使在频繁的插拔中也能保持稳定可靠的连接。

笔尖Pogo Pins的安装方法：

嵌入式注塑（Insert molding）：通过在注塑过程中将预制的笔尖Pogo Pins放入模具中，然后注入熔融塑料，固化后形成整体部件。因为插入的笔尖Pogo Pins和塑料部件是在同一过程中形成的，所以它们之间的连接更紧密，可以提高产品的整体质量和耐用性。目前主要应用于平板电脑和智能手机等终端屏幕的智能电子触控铅笔尖上。

笔尖Pogo Pin材料与零件组成

笔尖Pogo Pins是Pogo Pin连接器的一种分类，基于斜面结构设计制造的一种内置弹簧连接器，通常是由Plunger、spring和Body三个核心零件组成，主要应用于智能手机和平脑电脑的智能触控铅笔尖上，其特点是接触电阻很低，连接稳定可靠，长寿命，更耐用。

笔尖Pogo Pin内部结构

笔尖Pogo Pin使用Plunger斜面结构，表面镀金。有效保证侧向力转化为接触力，确保稳定可靠的连接。

笔尖Pogo Pin内部电流路径

接触力与接触电阻是稳定可靠连接的核心因素，而接触力和接触电阻之间存在着直接的关系，增加接触力能有效降低接触电阻。因此，实现稳定的接触力和接触电阻是建立可靠连接的关键。

斜面与弹簧在工作时，产生的侧向力被转化为接触力，让镀金针头与针管内壁保持稳定的接触，从而得到稳定且极低的接触电阻，确保稳定可靠的连接。

笔尖Pogo Pin表面处理

电镀前

电镀镍

电镀金

真空盲孔电镀技术

真空盲孔电镀技术以其卓越的性能而著称，能够精确地在极细盲孔内外镀上一层黄金。这种先进的电镀工艺不仅确保了金属表面的整体美观，还具有出色的耐腐蚀和抗磨损性能。每一处细节，无论是孔的内部还是外部，都呈现出金黄光亮的色泽，且不会出现脱皮或掉金的问题。这一技术的精准和稳定性保证了电镀层的持久和耐用，满足各种严苛的应用需求。

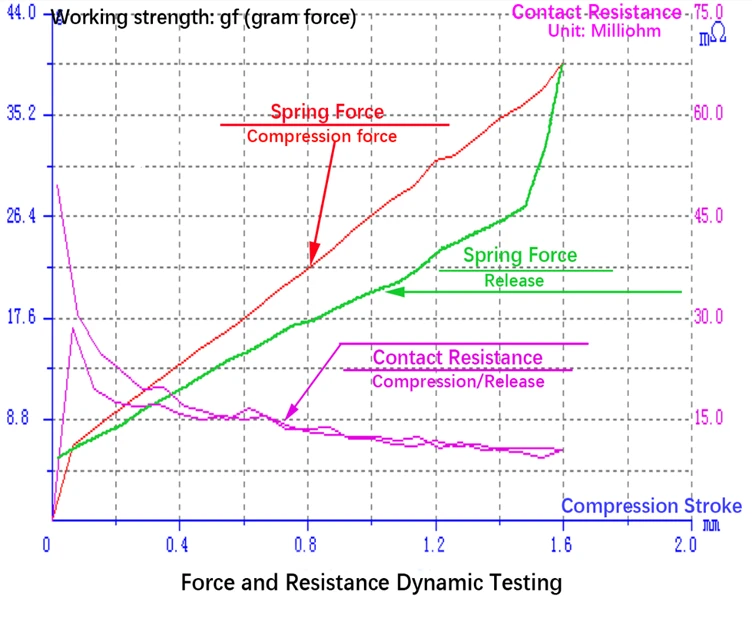

极低且稳定的接触电阻

成熟的设计、高精度加工与先进的真空盲孔电镀技术相结合，实现了极低且稳定的接触电阻。

标准品列表

材料：	主要技术参数：
● 针轴：无铅铜合金	● 标准状态：
● 针管：无铅铜合金	● 工作温度：-40~+120°C（标准）
● 弹簧：不锈钢	● 工作湿度：20-85%RH
	● 储存温度：-10~+50℃
	● 储存湿度：20-85%RH
	● 额定电压：12V AC/DC（标准）
	● 额定电流：1A/Pin 连续（标准）
	● 接触电阻：30 mΩ Max.（标准）
	● 耐压：250V AC 1分钟
	● 绝缘电阻： 500 MΩ以上
	● 耐久性：10,000次（标准）
	● 工作弹力：40~80gf（标准）

电镀：	触点类型：
● 针轴：镀镍1.4μm、镀金0.30μm	● 垂直接触式
● 针管：镀镍1.4μm，镀金0.10μm


安装方式：	环保标准：
● 嵌件成型或与成型的塑料外壳固定	● 符合欧盟RoHS和Reach标准

序号	产品图片	全行程	初始高度	工作高度	目录下载
1		0.8~1.50	3.2~6.00	2.7~5.50	Pencil 笔尖Pogo Pins
