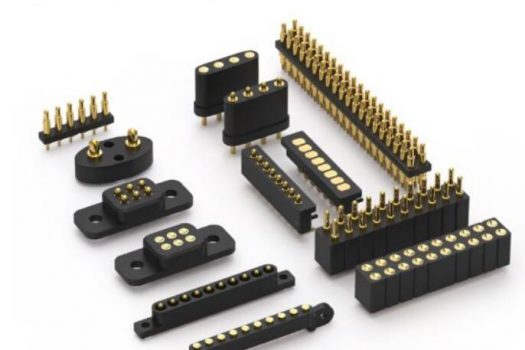

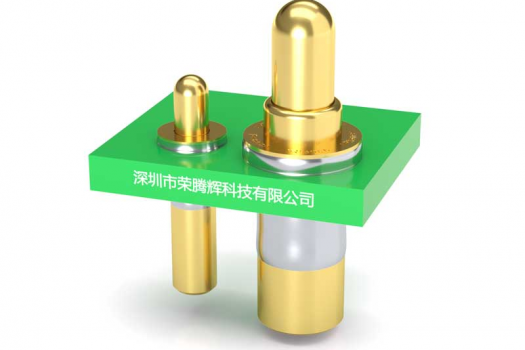

插件Pogo Pins也被称为弹簧针，Pogo Pin连接器，Through hole mount spring-loaded Pin，核心作用是连接导电或导信号。插件 Pogo Pins 内部采用斜面结构和内置弹簧机构设计，主要由 Plunger、Spring和 Body三大核心部件组成，并通过精密模具和特制设备组装而成。斜面结构设计的作用是确保Pogo Pins在工作的时候，利用斜面与弹簧接触产生的侧向力，让针头与针管内壁保持稳定的接触力，促使电流路径主要通过镀金的针头（Plunger）和针管（Body），从而得到稳定且极低的接触电阻，即使在频繁的插拔中也能保持稳定可靠的连接。插件 Pogo Pins的安装方法： SMT自动贴片回流焊技术：SMT自动贴片机将插件Pogo Pins 自动贴装到已印刷锡膏的 PCB 电路板上，焊脚精准插入PCB电路板孔，然后通过回流焊工艺使锡膏融化并固化，完成与 PCB 焊盘的固定连接。这一流程快速、精度高且高度自动化，大幅提升生产效率和产品质量。插件机+波峰焊接技术：自动插件机将插件Pogo Pins自动贴装并将焊脚精准插入已印刷锡膏的PCB电路板上，然后通过波峰焊锡工艺使锡膏融化并固定，完成与PCB焊盘的固定连接。该工艺流程快速，精准且高度自动化，大幅提升生产效率和产品质量。适合超长焊脚，无法通过SMD回流焊接固定作业的电子元器件

材料与零件组成

插件Pogo Pins是Pogo Pin连接器的一种分类，基于斜面结构设计制造的一种内置弹簧连接器，通常是由Plunger、spring和Body三个核心零件组成，其特点是自带焊脚，精准定位，焊接强度高（与PCB电路板焊接更牢固），电阻很低，连接稳定可靠，长寿命，更耐用。

三种内部结构

插件Pogo Pins常用的内部结构有三种，即Plunger斜面结构、Plunger斜面+钢珠结构和Plunger内孔斜面结构。

内部结构电流路径

接触力与接触电阻是稳定可靠连接的核心因素，而接触力和接触电阻之间存在着直接的关系，增加接触力能有效降低接触电阻。因此，实现稳定的接触力和接触电阻是建立可靠连接的关键。斜面与弹簧在工作时，产生的侧向力被转化为接触力，让镀金针头与针管内壁保持稳定的接触，从而得到稳定且极低的接触电阻，确保稳定可靠的连接。

插件型弹簧针Pogo Pin表面处理

电镀前

电镀镍

电镀金

真空盲孔电镀技术

真空盲孔电镀技术以其卓越的性能而著称，能够精确地在极细盲孔内外镀上一层黄金。这种先进的电镀工艺不仅确保了金属表面的整体美观，还具有出色的耐腐蚀和抗磨损性能。每一处细节，无论是孔的内部还是外部，都呈现出金黄光亮的色泽，且不会出现脱皮或掉金的问题。这一技术的精准和稳定性保证了电镀层的持久和耐用，满足各种严苛的应用需求。
